Maalämpöpumppu

Maalämpöpumppu (MLP) kerää maaperään, kallioon tai veteen varastoitunutta auringonlämpöä. Lämpökaivon syvemmissä osissa lämpöä saadaan oleellisemmalta osalta maapallon ytimestä kallioon johtuvasta fissioenergiasta sekä lämpimistä pohjavesivirtauksista.

Osa maalämpöpumpuista on vuorottain lataavia malleja, joissa käyttövesi tehdään kaksoisvaippavaraajan ulompaan vaippaan – vuoroin kuumennetaan vettä lämmitystä varten ja vuoroin käyttövettä varten. Käyttöveden lämmitys tapahtuu huonommalla lämpökertoimella kuin lämmöntuotanto tilojen lämmitystä varten, koska lauhtumislämpötila käyttövettä tuotettaessa on yleensä korkeampi lämmönjakoverkon kohdalla. Käyttövesi lämmitetään mahdollisuuksien mukaan ensisijaisesti. Vuorottain lataava malli sopii sekä lattia- ja patterilämmityskohteisiin.

Maalämpöpumpuista osa on niin sanottuja tulistinlämpöpumppuja. Tulistinmaalämpöpumpussa on kompressorin ja lauhduttimen välissä erillinen lämmönvaihdin, jossa kaikkein kuumimmasta kylmäainehöyrystä siirretään lämpöä käyttöveden lämmitykseen. Tulistinmaalämpöpumput on yleensä varustettu käyttövesikierukalla. Yleensä tulistusenergia hyödynnetään käyttöveden jälkilämmitykseen.

Tulistuslämpöpumput soveltuvat perinteistä mallia paremmin lattialämmityskohteisiin, sillä ne antavat hieman paremman vuosilämpökertoimen ja samanaikaisesti korkean käyttövesilämpötilan (yli 70 °C). Tulistinlämpöpumpuille sopii erityisen huonosti patterijärjestelmän korkea lämpötila-alue. Lauhdutuslämpötilan on oltava hieman korkeampi kuin lämmönjakoverkkoon ajettavan veden lämpötila.

Lämpökaivo lämmönlähteenä

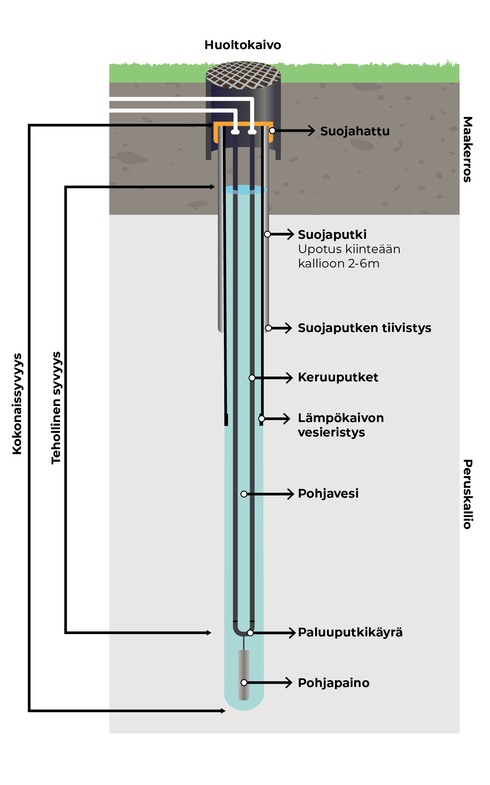

Nykyään ylivoimaisesti suurin osa maalämpökohteista toteutetaan lämpökaivoilla, erityisesti Etelä-Suomessa, jossa niiden osuus on noin 80 prosenttia. Kyseessä on ulkohalkaisijaltaan 115-165 mm porakaivo, johon asennetaan putkisto, jossa lämmönkeruuliuos kiertää. 30-prosenttisen bioetanoliseoksen jäätymispiste on noin -17 Celsiusastetta. Lämpökaivoa käyttäen maalämpöjärjestelmä pystytään useimmiten tekemään ahtaallekin tontille mutta se on lämmönkeruuvaihtoehtona yleensä kallein.

Suuri alkuinvestointi, pienet käyttökulut

Suuremmissa taloissa (joissa on suurempi energiantarve) investointikin on suurempi. Vastaavasti saneerauskohteiden investointi on suurempi kuin uudistalojen kohdalla. Maalämpöinvestointi pientaloon vaihtelee useimmiten noin 12 000-20 000 euron välillä, saneerauskohteissa investointi tulee usein hieman tätä kalliimmaksikin. Hintaan vaikuttavat muun muassa energiatarpeen suuruus, lämmönkeruutapa, valittu järjestelmäratkaisu ja työmäärä.

Lattialämmitystaloissa on yleensä parempi maalämmön vuosihyötysuhde kuin patterilämmitystaloissa. Myös suuremmissa taloissa maalämmön vuosihyötysuhde on usein parempi kuin pienissä taloissa. Runsas käyttöveden suhteellinen energiaosuus heikentää vuosilämpökerrointa. Käytännössä vuosilämpökerroin maalämmössä vaihtelee useimmiten kohdekohtaisesti 2,5-3,5 välillä.

Toimenpidelupa tarvitaan

Maalämpöputkiston asentaminen on edellyttänyt kohdekunnan teknisen toimen myöntämää toimenpidelupaa 1.5.2011 lähtien. Luvan saantiin vaikuttavat muun muassa mahdolliset maanalaiset rakenteet taajama-alueella, pohjavesialueet ja suojaetäisyydet rakennuksiin, tonttirajoihin ja muihin lämpökaivoihin. Jos putkistoa suunnitellaan asennettavaksi vesistöön, vesialueen omistajan lupa on myös saatava.

Ennen hankintapäätöstä kuluttajan on syytä olla yhteydessä oman talon sähkönsiirrosta vastaavaan verkkoyhtiöön ja selvittää onko maalämpöhankinnan vuoksi esimerkiksi suurennettava pääsulakekokoa, hankittava käynnistysvaiheen maksimivirtaa rajoittava niin sanottu pehmokäynnistin tai hankittava tasavirtaohjattu (inverter) maalämpöpumppumalli. Varsinkin haja-asutusalueilla maalämpöpumpun kompressori voi aiheuttaa muun muassa oman ja/tai naapuritalojen valojen välkyntää.

Vaakaputkisto lämmönkeruupiirinä

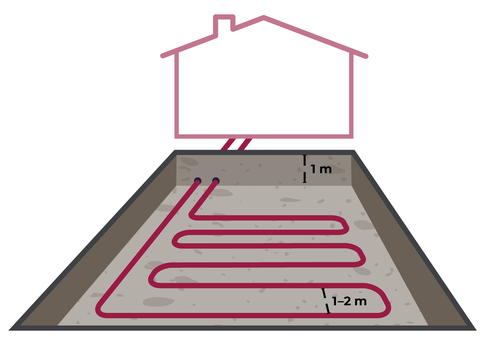

Noin 30 prosenttia maalämpökohteista käyttää hyväkseen maaperän pintakerrokseen varastoitunutta auringon säteilemää lämpöenergiaa. Lämpöenergiaa kerätään maaperään asennetulla lämmönkeruuputkistolla, joka asennetaan vaakatasoon, ilmastovyöhykkeestä riippuen, noin metrin syvyyteen, Pohjois-Suomessa syvemmälle. Viereiseen putkilenkkiin on vaakaetäisyyttä oltava vähintään 1,5 metriä, mieluiten enemmänkin. Vaakaputkisto on yleensä edullisin maalämmönkeruutapa.

Lämmönkeruupiiri vesistössä

Järviin, mereen tai jopa suurivirtauksisiin ojiin asennetaan vuosittain noin 5 prosenttia maalämmön keruuputkistoista. Lämmönkeruuputkisto ankkuroidaan vesistön pohjaan painojen avulla noin 3-5 metrin välein.

Vesistössä olevasta putkituksesta voidaan ottaa suurempia tehoja ja energiamääriä kuin vastaavasta maaputkituksesta, koska veden lämmönsiirto-ominaisuudet ovat parempia kuin maaperän. Suunnittelussa on kuitenkin varmistuttava siitä, että veden lämpötila ei laske putken ympärillä talviaikanakaan alle +1 °C:n. Jos lämpötila laskee alemmaksi, on vaarana että putkien pinnalle kertyy jäätä. Kertynyt jää saattaa aiheuttaa putkistoon suuren nosteen, jonka seurauksena putkisto nousee veden pinnalle.

Putkiston asennussyvyyden tulisikin olla yli kaksi metriä, jotta vesi talvellakin pääsee riittävän vapaasti liikkumaan putkiston ympärillä. Varsinkin virtaavassa vesistössä on veden lämpötila tarkistettava, sillä virtaavan veden lämpötila saattaa olla hyvinkin matala (niin sanottu alijäähtynyt vesi). Käytännössä vesistöasennus on kustannukseltaan pientalolle hieman lämpökaivoasennusta edullisempi vaihtoehto. Energiatarpeeltaan isommissa kohteissa vesistöasennus on pienempiä kohteita kannattavampi, koska keruuputken asennus vaatii jonkin verran erikoisvalmisteluja ja -kalustoa.

Maalämpöpumpun tehomitoitus

Maalämpöpumpun tehoa ei välttämättä kannata mitoittaa kattamaan rakennuksen huipputehontarvetta järjestelmän paremman kustannustehokkuuden ja kompressorin pidemmän eliniän vuoksi. Maalämpöpumpun tehoksi kannattaa usein mitoittaa noin 60-80 prosenttia rakennuksen mitoitustehosta, jolla tuotetaan noin 95-99 prosenttia vuotuisesta energiantarpeesta. Loput 1-5 prosenttia tuotetaan maalämpöpumpun vara/lisälämmitysvastuksella.

Lämmönkeruupiirin mitoitus

Lämmönkeruupiiri tulee mitoittaa talon tilojen lämmityksen ja käyttöveden tarvitseman vuotuisen energian mukaisesti. Reilusti mitoitettu lämmönkeruupiiri maksaa itsensä takaisin hieman paremman lämpökertoimen muodossa pitkällä aikavälillä. Lämpöpumpun tehomitoitus ei juurikaan vaikuta lämmönkeruupiirin mitoitukseen. Maaperässä maan kosteuden määrä vaikuttaa oleellisesti vaakaputkistona olevan lämmönkeruupiirin energiatehokkuuteen. Lämpökaivon ja pienten vesistöjenkin lämmönkeruupiirin tehoa runsaat vesivirtaukset parantavat selvästi.
